初學者教程:3D打印后期處理
文章導讀:
普通FDM 3D打印機的產品,表面通常比較粗糙,有時還會有細微瑕疵,特別是在快速打印模式時。而更高端的全彩3D打印機,盡管打印質量和還原度大大提高,但以目前的技術,其原始模型的外形和顏色視覺效果,其實也不盡如人意。
相對于優化提升3D打印質量,后期處理是更為靠譜、實惠的解決方案。我們經常可以在電影道具和人像3D打印作品上,看到幾乎100%還原的后期處理,這需要專業的技術和藝術能力。但對于一般的需求和初學者來說,就容易得多了,簡單的后處理即可達到預期的外觀和感覺。在這篇文章中,小編將簡單介紹一些常見的3D打印后期處理工藝,幫助您DIY更好的3D打印作品。
一、支撐拆除
對于大多數模型來說,支撐必不可少,但去除后會在模型表面留下痕跡。解決這一問題,一方面需要在切片時適當的優化,而去除也需要一點技巧,熟練使用合適的剪鉗類工具是必要的。
1、普通耗材
通常情況下支撐去除比較簡單,但一些關鍵部位的支撐,去除時可能會損壞模型,需要更加仔細。

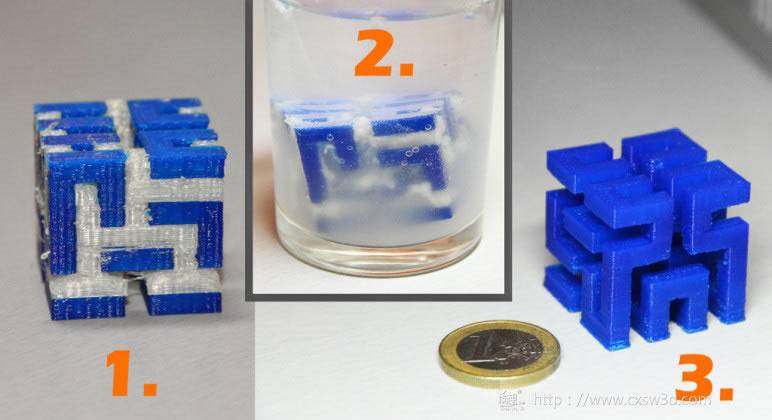

2、創想三維水溶性耗材
這種耗材浸入水中后會完全溶解,不但增加了模型的設計自由度,而且去除非常方便。
可溶性支撐更容易消除,但需要使用雙色打印機(如:創想三維CR-5S雙色3D打印機)
二、研磨拋光

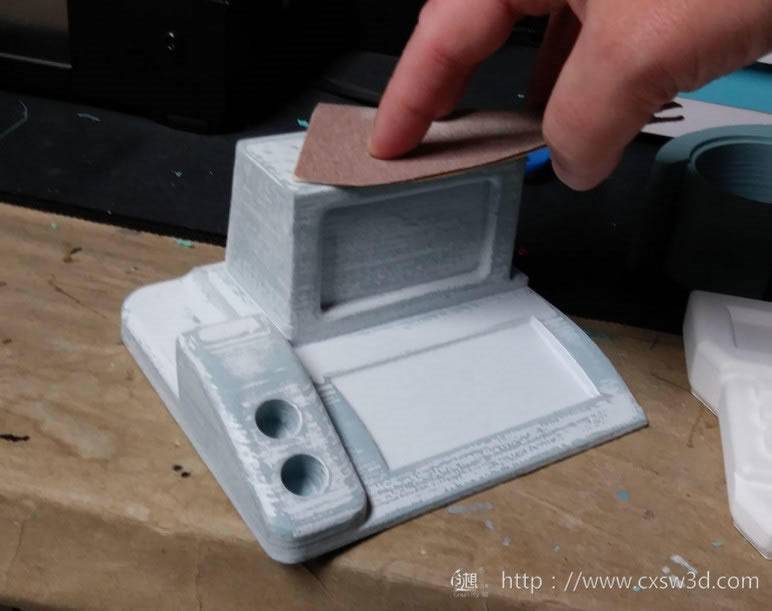

銼刀和砂紙是最常用的打磨工具,需要注意的是一定要沾水進行打磨,可以防止材料過熱起毛。一般通過這兩個工具即可完成打磨,大的支撐殘留凸起使用銼刀去除,打磨小的顆粒和紋路,使用砂紙從低目數往高目打磨。對于表面質量要求高的,還需要使用專用的拋光工具和研磨膏,進行精磨,以上工具一般的五金店都有售。(注:abs可用方法三)
優點:工具簡單,數量少;再粗糙也可打磨平滑;FDM材料易于打磨;成本很低。
缺點:需要時間和精力;一些部位可能無法打磨到位;研磨過程會有粉塵(如果不用水)。

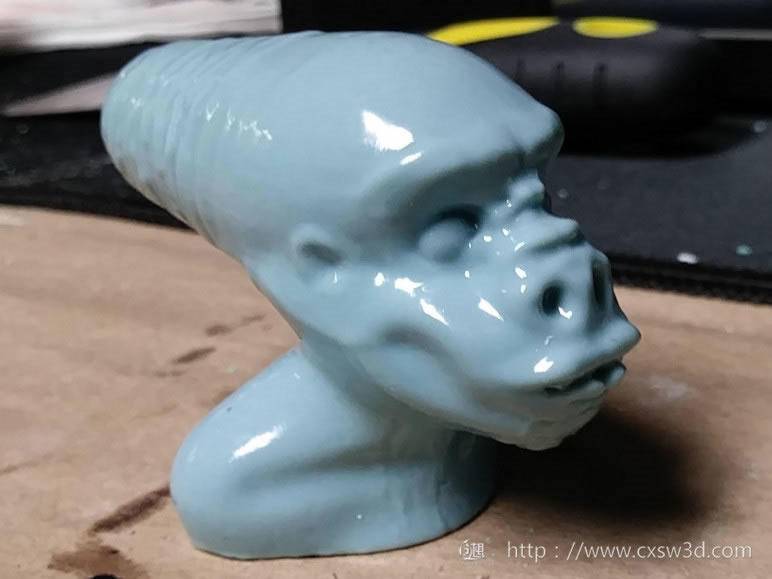

三、化學拋光

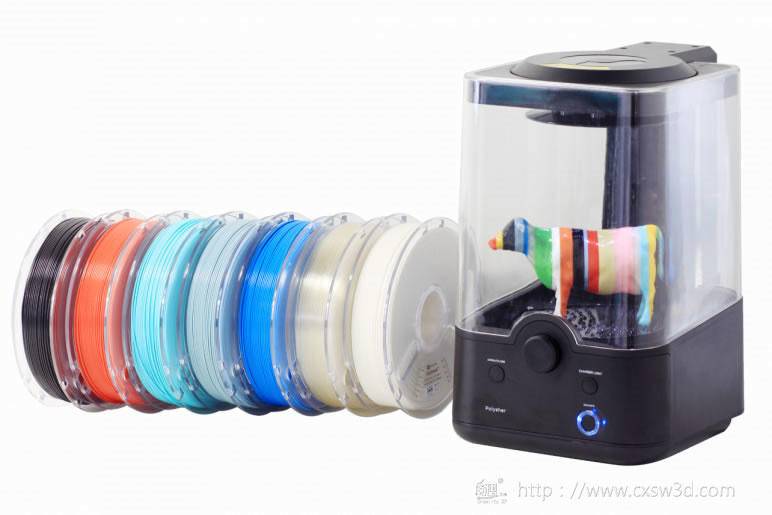

ABS模型可以使用丙酮拋光,這一方法的靈感來自指甲油,丙酮可以溶解abs材料,在通風處煮沸丙酮來熏蒸打印成品,或者將模型和丙酮置于封閉的環境中(如玻璃罩),丙酮蒸汽會慢慢腐蝕表面,使其光滑。PLA材料則不可用丙酮拋光,需要使用PLA專用的拋光油。整體來看,化學拋光并不成熟,在國外比較流行,但應用并不廣泛,可作為后處理拋光的備選方案。
優點:效果好,有光澤感;丙酮相對便宜(五金店有售);過程快速簡單。
缺點:只對ABS材料有效;丙酮是一種有毒化學物質,操作時最好在在通風環境;無法精確控制規格精度;丙酮屬于易燃物,操作需要專業知識。
四、補土
補土簡單的說就是填補溝壑,使模型變光滑。補土可以填沖細小縫隙,并緊密粘合在塑料模型上,再打磨拋光獲得更為完美的表面質量。此外,補土還能讓顏料更好的附著,后續上色效果更佳。不過補土成本相對較高,一般在質量要求比較高的模型手辦上應用。

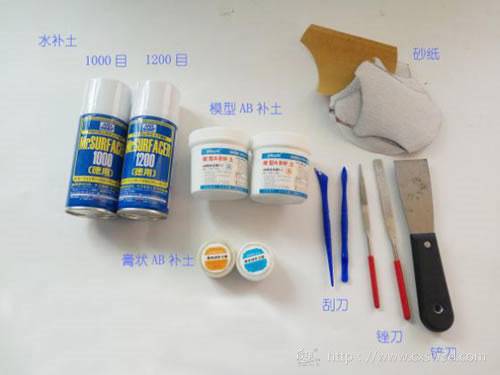

常用的補土工具有:AB土,水補土,快速固化樹脂等,一些生活中常見的材料也可替代,如牙膏、502、爽身粉等。這里邊,水補土比較常用,干燥速度快,并具有很高的附著力和硬度。

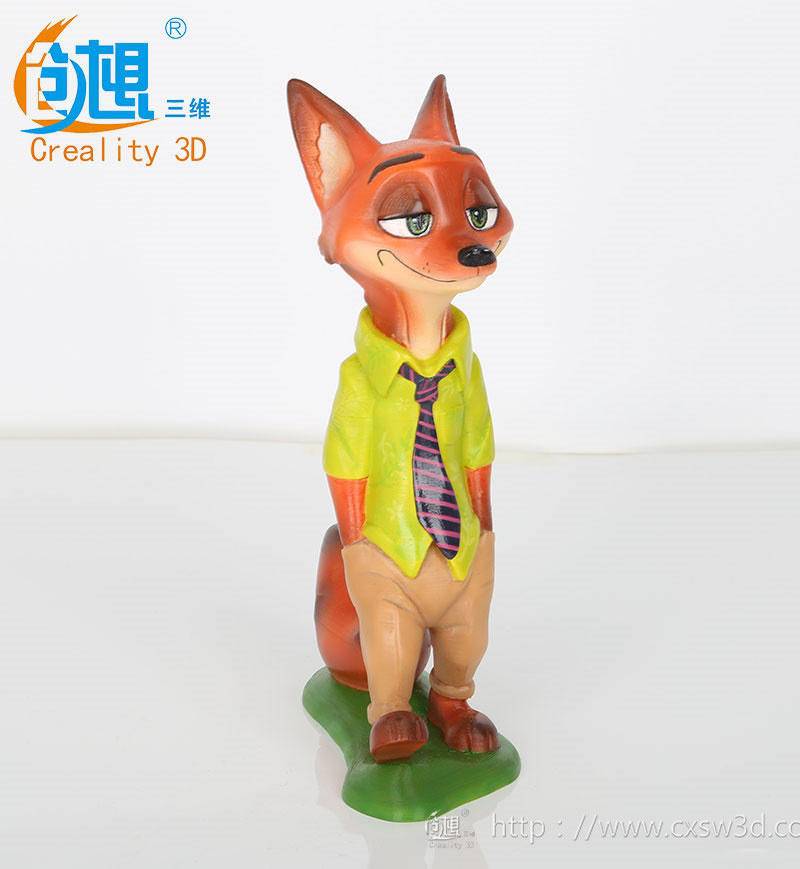

五、上色
常見的上色方式有:噴涂、刷涂、筆繪

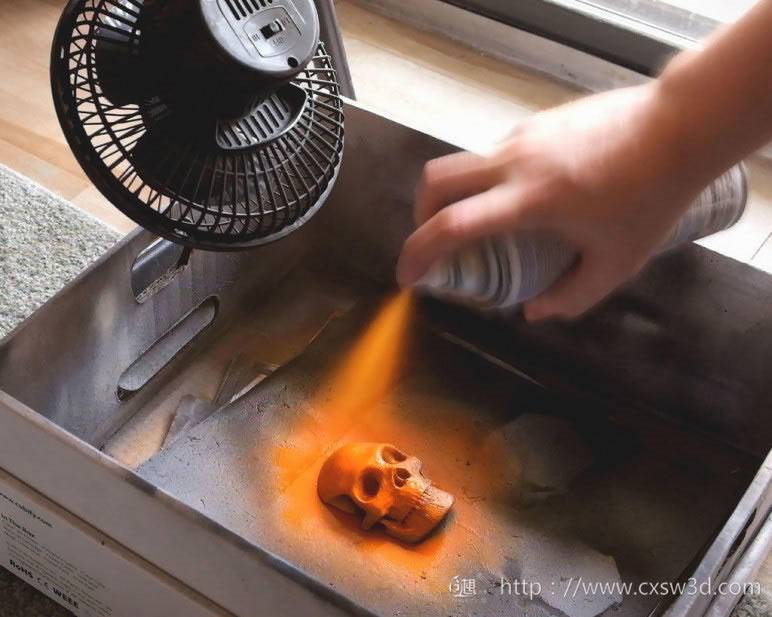

噴涂和刷涂操作簡單,除了常見的噴漆,也有手板模型專用的噴筆、龜泵(某寶有售),龜泵適合上底漆,噴筆適用于小型模型或模型精細部分的上色。

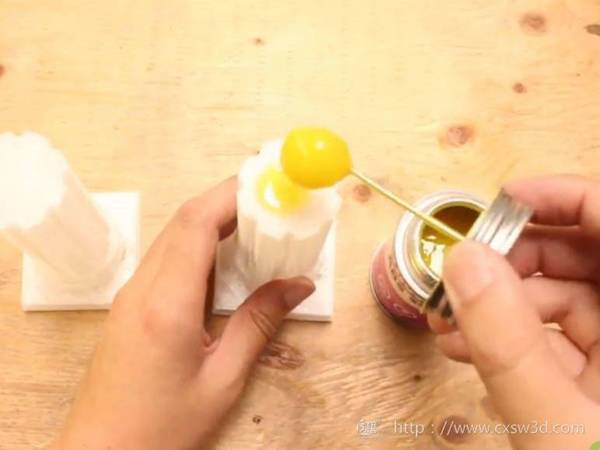

筆繪則更適合處理復雜細節,用到的顏料有油性和水性之分,應注意選擇對應的模型漆稀釋劑。上色可以采用十字交叉法,即在第一層快干還沒干時,上第二層新鮮顏料,第二層的筆刷方向和第一層垂直。除了上色技法,優質的顏料也非常關鍵,可以讓模型更生動、歷久彌新。
上色的一些技巧
選取貼近成品顏色的底漆,薄涂層層疊加,細節部分、顏色反差較大的部分預留不用噴。
上色要遵循從大面積大小面積,從噴涂到手涂的流程,有利于提高效率。
噴涂潤色階段,可采用遮蔽、疊色、罩染、漸變、過渡等色彩調整,注意顏色結構和細節。
局部細節上色,例如人物五官、服裝細節、仿銅仿古等斑駁痕跡、紋路等。
光感調整精細上色進行光感調整主要分為兩大類:啞光處理和亮光處理。可以使用啞光油或亮光油進行質感調整,打造整體啞光或亮光,部分啞光或亮光,來實現高度仿真的模型質感。
六、水轉印上色
水轉印是一個相對較新的技術,適用于迷彩、紋理等比較抽象、無尺寸特性的圖像,可應用在幾乎所有的材料,但設備價格昂貴,門檻較高,通常用于大規模生產的工業品。
七、粘合拼接
對于超大尺寸或多部件的模型,經常還需要使用膠水拼接構件,塑膠類材料使用常用的粘合劑,就可以很容易粘合連接。(ABS模型也可用丙酮粘合,強度較為理想)
